SLP74ALVC164245
具有三态输出的16位双电源转换收发器

SLP74ALVC164245是一款16位(双八进制)双电源转换收发器,在发送和接收方向上具有非反相3状态总线兼容输出。它设计用于在混合3v和5v供电环境中连接3v和5v总线。

主要特点
  • 宽供电电压范围:

    • 3V端口VCC(A):1.5V至3.6V

    • 5V端口VCC(B):1.5V至5.5V

  • 直接兼容TTL电平接口

  • 输入电压可达5.5V

  • 控制输入VIH/VIL电平参考VCC(A)电压

  • 5V容错输入/输出接口用于与5V逻辑相接

  • ESD防护性能:

    • HBM:>2000V

    • CDM:>500V

  • 抗闩锁能力:>250mA

  • 工作温度范围-40°C~+85°C和-40°C~+125°C

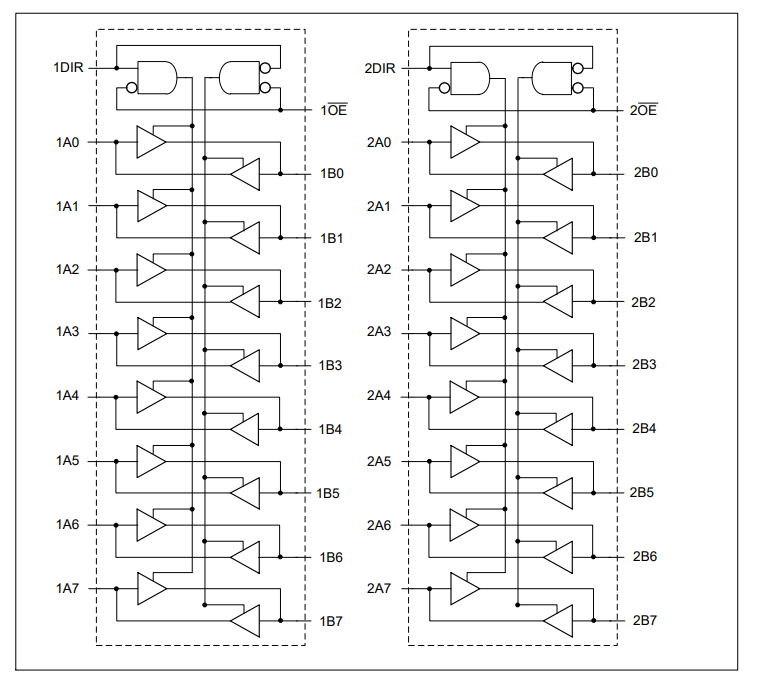

内部框图

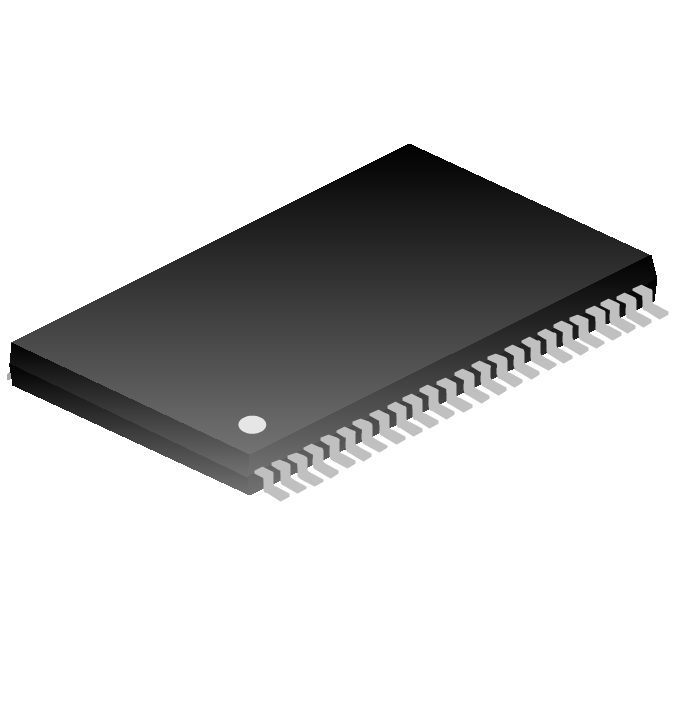

封装外形图
