士兰微针对冰箱压缩机的应用需求,开发了基于MCU+IPM及MCU+HVIC+IGBT的整体解决方案。MCU+HVIC+IGBT方案针对价格敏感的客户需求,而MCU+IPM能提供更可靠的生产制造要求,更高的参数一致性,更低的失效不良率,从而满足高端客户需求。两种方案均采用单电阻采样,无霍尔FOC控制。参数识别算法可以兼容各种类型的电机,从而满足更广的应用场合。
家用冰箱和商用变频冰箱(不含车载冰箱)有两种典型拓扑,包括:

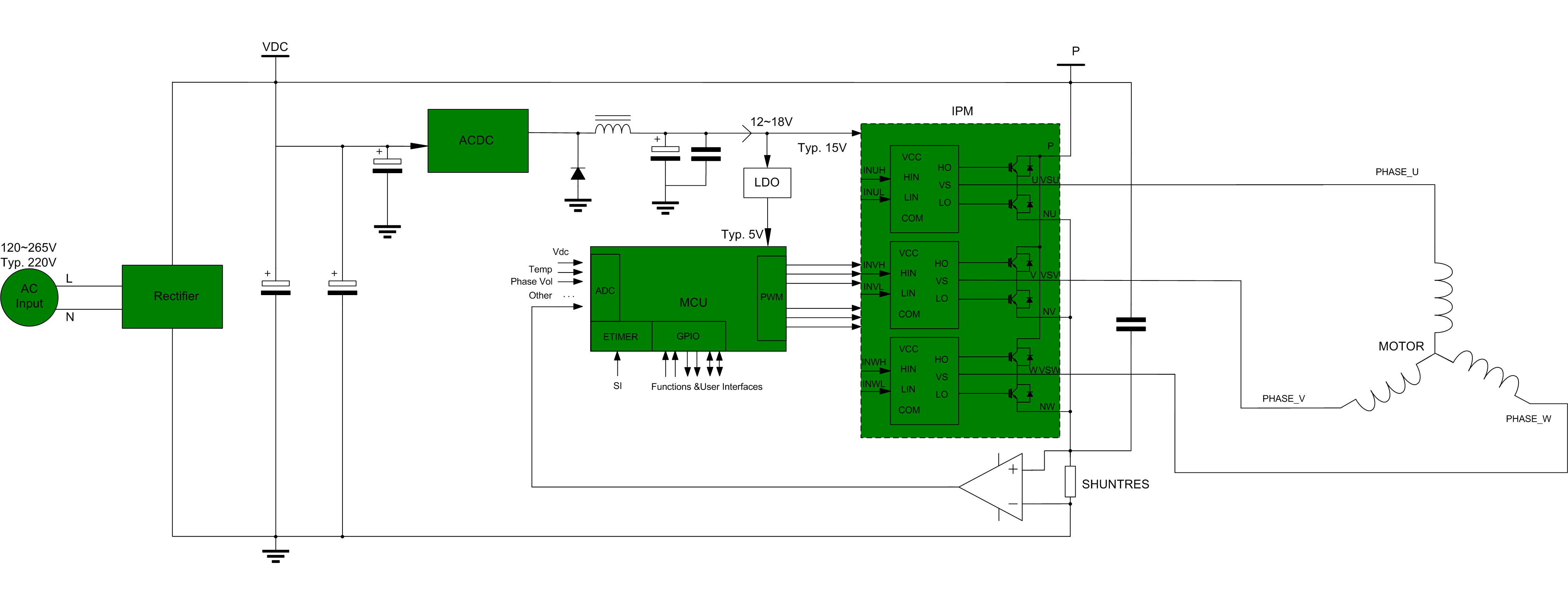

IPM方案(主功率采用IPM产品)

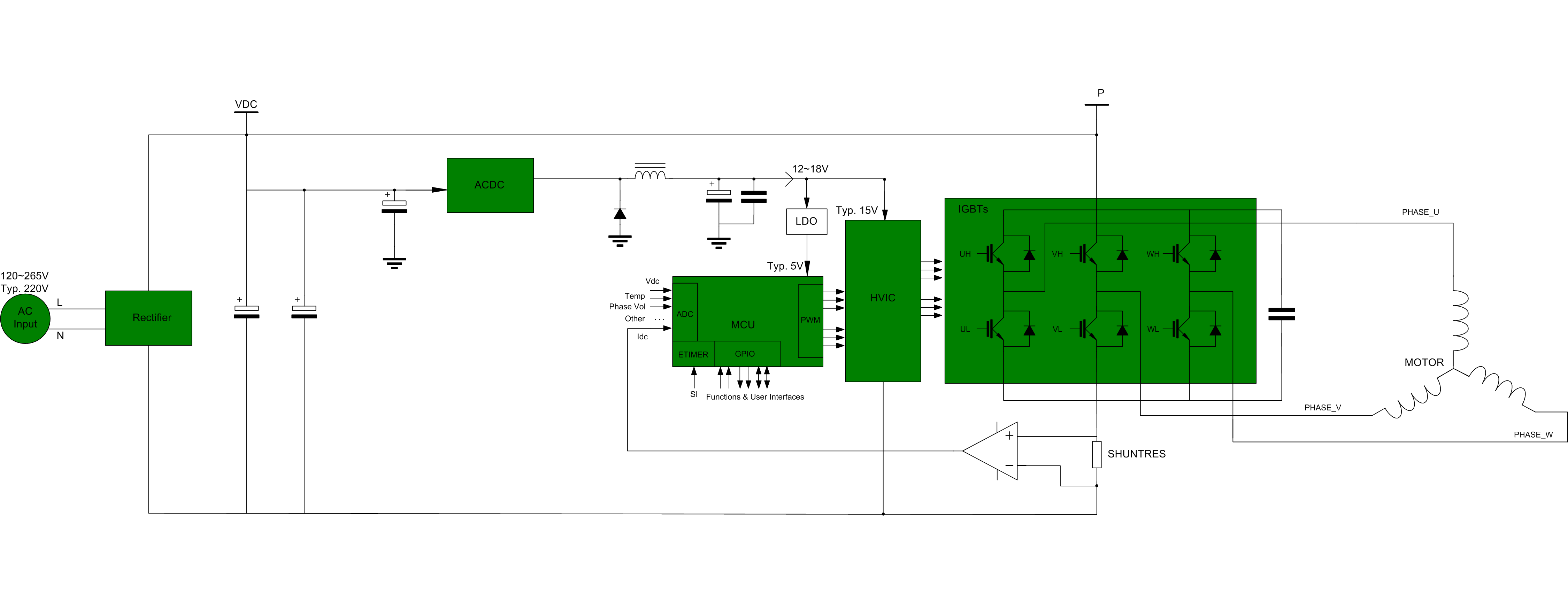

分立方案(主功率采用IGBT产品及配套HVIC驱动)
拓扑分类 | 产品分类 | 典型产品型号 | 典型封装 | 产品描述 |
---|---|---|---|---|
分立器件成品 | 分立器件成品 | SGTP5T60SD1D/F/S | TO-263-2L | 5A600V |
AC-DC电路 | AC-DC电路 | SDH8634 | DIP-8-300-2.54 | 内置高压MOSFET的PWM+PFM控制器系列 |
标题 | 类型 | 大小 (KB) | 日期 | 下载最新中文版本 |
---|---|---|---|---|
SilanPro用户手册 | 3072 | 2019-12-16 | SilanPro用户手册_1.3 |
