SLP74AVC16T245
具有可配置电压转换和三态输出的16位双电源总线收发器

SLP74AVC16T245是一款16位双电源收发器,可实现双向电平转换。它具有用于电压转换的双电源(VCC(A)和VCC(B))和四个8位输入输出端口(nAn和nBn),每个端口都有自己的输出使能(nOE)和用于方向控制的发送/接收(nDIR)输入。VCC(A)和VCC(B)可以在0.8V到3.6V之间的任意电压下独立供电,因此该器件适用于0.8V、1.2V、1.5V、1.8V、2.5V和3.3V之间的低压转换。

主要特点
  • 宽供电电压范围:

  • VCC(A):0.8V至3.6V

  • VCC(B):0.8V至3.6V

  • 输入电压可达3.6V

  • 控制输入VIH/VIL电平参考VCCA电压

  • IOFF允许电路部分断电情况应用

  • 最大数据速率:

    • 220 Mbps(>1.8V至3.3V转换)

    • 180 Mbps(>1.1V至3.3V转换)

    • 150 Mbps(>1.1V至2.5V转换)

    • 120 Mbps(>1.1V至1.8V转换)

    • 100 Mbps(>1.1V至1.5V转换)

    • 80 Mbps(>1.1V至1.2V转换)

  • ESD防护性能:

    • HBM:>8000V

    • CDM:>1000V

  • 抗闩锁能力:>100mA

  • 工作温度范围-40°C~+85°C和-40°C~+125°C

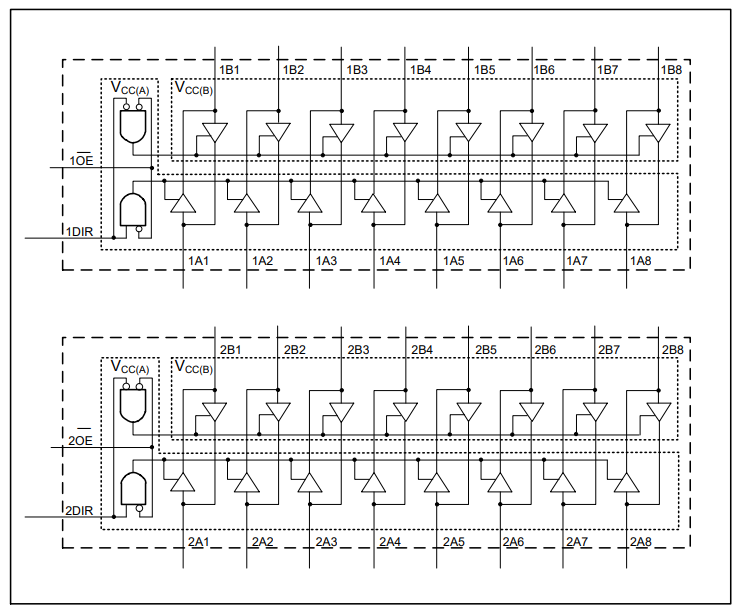

内部框图


封装外形图
