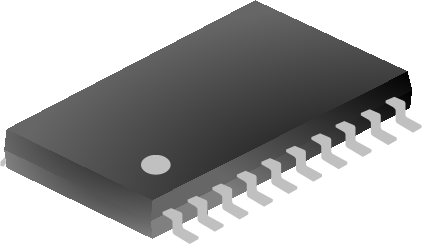

SLP74AHCT244
具有三态输出的八路缓冲器
描述 主要特点 内部框图 相关封装外形图

SLP74AHCT244是一款八进制非反相缓冲/线路驱动器，该器件设计用于4.5 v至5.5 v的VCC操作。

三态输出由输出使能输入(nOE)控制，当OE为HIGH时，输出转到高阻抗off状态。

主要特点

  • 输入电压可高于Vcc

  • 工作范围:4.5V~5.5V

  • 兼容TTL电平的接口

  • ESD防护性能：

  • HBM：2000V

  • CDM：1000V

  • 抗闩锁能力：250mA

  • 工作温度范围-40°C ~ +85°C和-40°C ~ +125°C

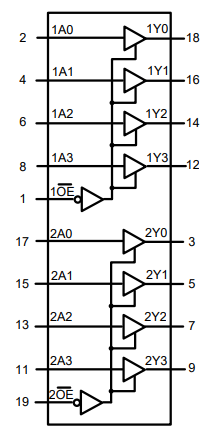

内部框图
