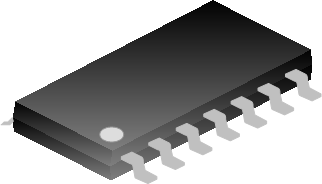

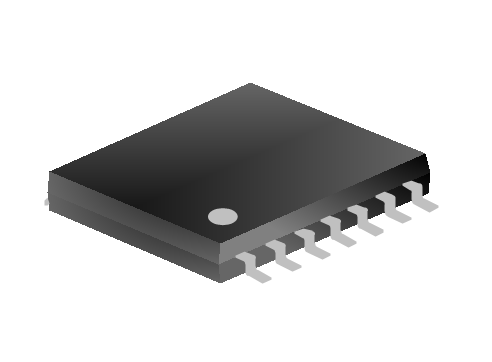

SA324
四路运算放大器
描述 主要特点 内部框图 相关封装外形图

SA324由四个独立的，高增益，频率补偿的运算放大器组成，设计用于在宽电压范围内从单个电源运行。如果两个电源之间的差值为3V至32V，并且VCC比输入共模电压至少高出1.5V，则可以从分离电源进行操作，低电源电流与电源电压的大小无关。

主要特点

  • 宽单电源电压范围：3V~32V

  • 低工作电流：0.7mA（典型值）

  • 共模输入电压低至地

  • 低输入偏置电流和失调电压

  • 差模输入电压范围等于最大工作电压32V

  • 开环差模电压增益：100mV/V

  • 内置频率补偿

  • ESD额定值（HBM）：2KV

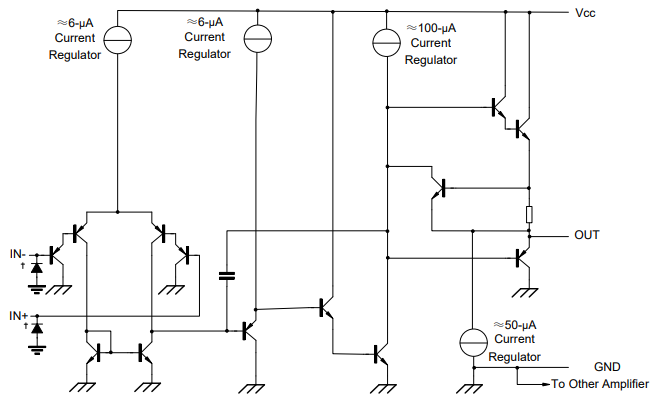

内部框图
