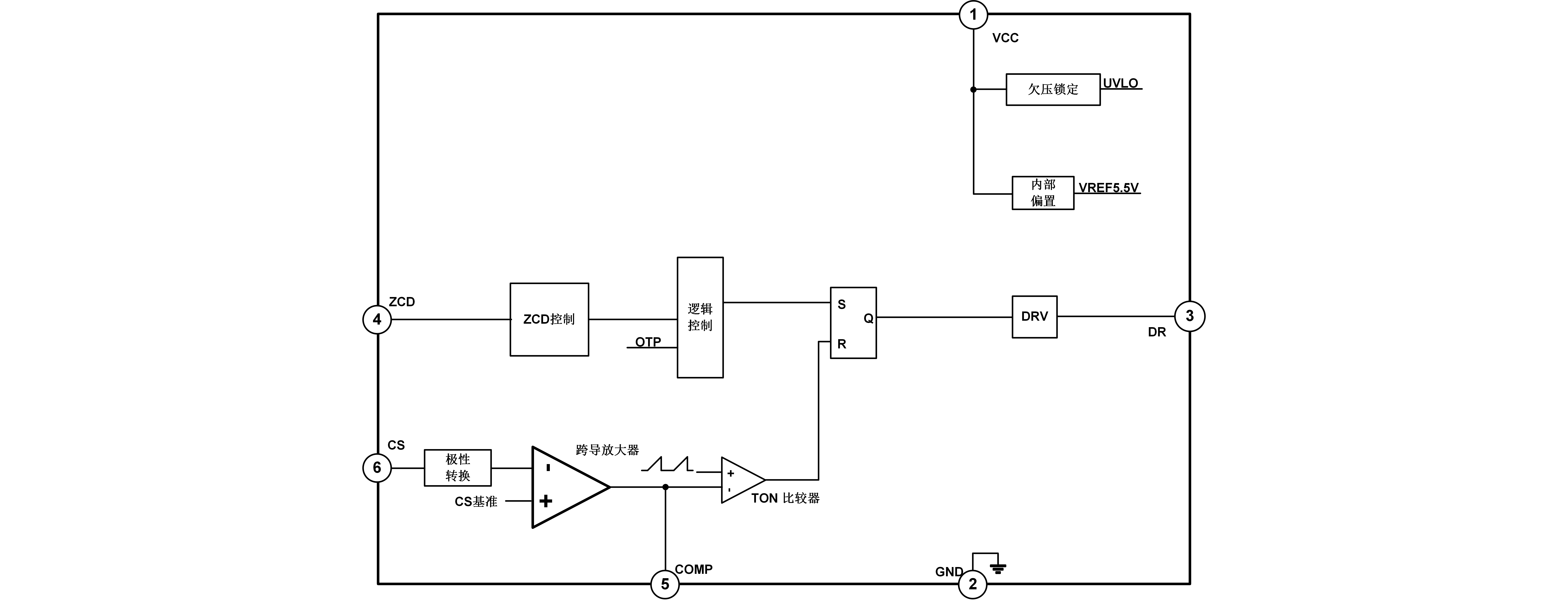

SD6920是一款专用于非隔离LED驱动的控制芯片,外围应用采取浮地Buck架构。在该架构下,芯片采样电感电流进入内部,并利用内部误差放大器形成闭环反馈网络,从而达到高恒流精度和高输入/输出调整率。同时,芯片自带PFC控制,自动实现全电压范围高PF值。芯片的临界导通模式减小开关损耗,提高系统转换效率。
SD6920内部集成各种保护功能,包括输出开路保护,输出短路保护,逐周期过流保护,过温保护等。
SD6920内置VCC稳压管,可允许外围无辅助绕组工作且输出电压范围最大化。
SD6920具有超低的启动电流和工作电流,可在全电压输入范围内(85VAC~265VAC)高效驱动高亮度LED。
恒流控制模式(专利)
精确恒定电流(<±3%)供给LED
全电压输入范围PF>0.9
高转换效率>93%(18W)
临界导通模式
LED短路保护(专利)
LED开路保护
VCC欠压保护
VCC稳压管内置
过温保护
过电流保护
产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
---|---|---|---|---|---|
SD6920TR | SOT-23-6L | / | 无卤 | 编带 |
标题 | 类型 | 大小 (KB) | 日期 | 下载最新中文版本 |
---|---|---|---|---|
SD6920 | 255 | 2023-11-29 | SD6920 j简要版说明书 |
