SDH775XP是一款高精度LED恒流驱动控制芯片，适用于85VAC~265VAC全范围交流输入电压的非隔离降压型LED恒流电源系统。
SDH775XP集成500V高压功率MOS和600V续流二极管，内置高压供电电路，无需启动电阻和辅助绕组即能实现芯片的自主供电，同时更省去了传统的外置电源电容，在加快系统启动的同时又极大地节省了系统成本。
SDH775XP工作在电感电流临界导通模式，芯片采用特有的高精度电流采样技术，结合内部补偿，能获得高恒流精度和优异的线性/负载调整率。电路内部集成多种保护功能，包括输出短路保护、逐周期过流保护、过热调节、采样电阻开路保护等，增强了系统的安全性和可靠性。
集成500V高压功率MOSFET
集成600V超快恢复二极管
集成高压供电功能，无需外部电源电容
精确恒定电流（<±3%）供给LED
输出短路保护
过热调节功能
逐周期过电流保护
无辅助绕组

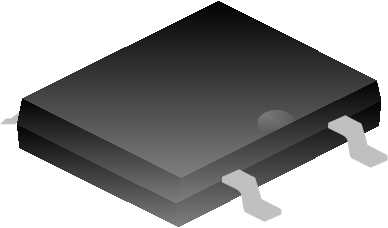

| 产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
|---|---|---|---|---|---|
| SDH7752P | SOP-4-225-2.5 | / | 无卤 | 料管 | |
| SDH7752PTR | SOP-4-225-2.5 | / | 无卤 | 编带 | |
| SDH7753P | SOP-4-225-2.5 | / | 无卤 | 料管 | |
| SDH7753PTR | SOP-4-225-2.5 | / | 无卤 | 编带 |
| 标题 | 类型 | 大小 (KB) | 日期 | 下载最新中文版本 |
|---|---|---|---|---|
| SDH775XP | 253 | 2023-11-23 | SDH775XP 简要版说明书 |
