SD59D24B
应用于移动电源的快速充电控制芯片

SD59D24B是一款应用于移动电源的高集成度协议和电源控制芯片,集成4路USB端口(最多AACC),兼容PD3.0,PPS,QC4.0+,FCP,SCP,SFCP,AFC,BC1.2,APPLE,VOOC等快充协议。内置8路死区可控的PWM驱动控制以实现双向、升/降压开关电源转换。内置高精度CCCV控制单元,实现锂电池充放电管理。

SD59D24B功能丰富,为快充移动电源提供完整的解决方案。系统外围简单,大大降低BOM成本。


主要特点
  • 工作电压范围:3.3V~40V;

  • 支持PD3.0,PPS,QC4.0+,FCP,SCP,SFCP,AFC,BC1.2, APPLE,VOOC等快充协议;

  • 支持2对CC口和4对DD口协议解析;

  • 8路死区可控的PWM驱动控制,支持100至500KHZ PWM开关频率可设;

  • 双路电流采样,三路电压采样;

  • 4路负载开关控制;

  • I2C/UART通信;

  • LED指示及数码管显示;

  • 手机接入检测及移除检测;

  • 支持STOP低功耗模式;

  • 内置过压保护、过流保护、过温保护。


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SD59D24B QFN-60-7X7X0.75-0.4 SD59D24B 无卤 料盘
SD59D24BTR QFN-60-7X7X0.75-0.4 SD59D24B 无卤 编带
技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SD59D24B PDF 259 2023-12-15 SD59D24B 简要版说明书

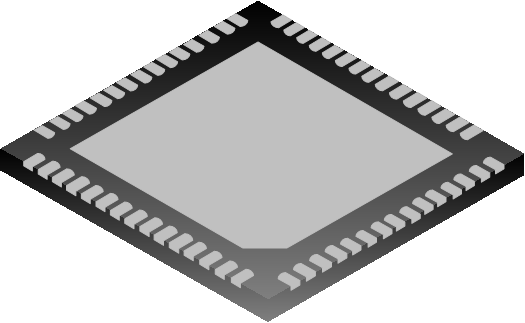

封装外形图
