SDM04P60DAS
智能功率模块(IPM),600V/4A三相全桥驱动

SDM04P60DAS是高度集成、高可靠性的三相无刷直流电机驱动电路,主要应用于较低功率的变频驱动,如风机等。其内置了三相半桥高压栅极驱动电路和6个快恢复功率MOS管。

SDM04P60DAS内部集成了欠压、短路、过温等各种保护功能,提供了优异的保护和宽泛的安全工作范围。由于每一相都有一个独立的负直流端,其电流可以分别单独检测。

SDM04P60DAS采用了高绝缘和易导热设计,提供了非常紧凑的封装体,使用非常方便,尤其适合要求紧凑安装的场合。


主要特点
  • 内置6个600V/4A的快恢复功率MOS管

  • 内置高压栅极驱动电路(HVIC)

  • 内置欠压保护、过温保护、过流保护

  • 内置使能关断功能

  • 内置带限流电阻的自举二极管

  • 完全兼容3.3V和5V的MCU的接口,高电平有效

  • 3个独立的负直流端用于变频器电流检测的应用

  • 绝缘级别:1500Vrms/min


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SDM04P60DASTR SOP-30A SDM04P60DAS 无卤 编带

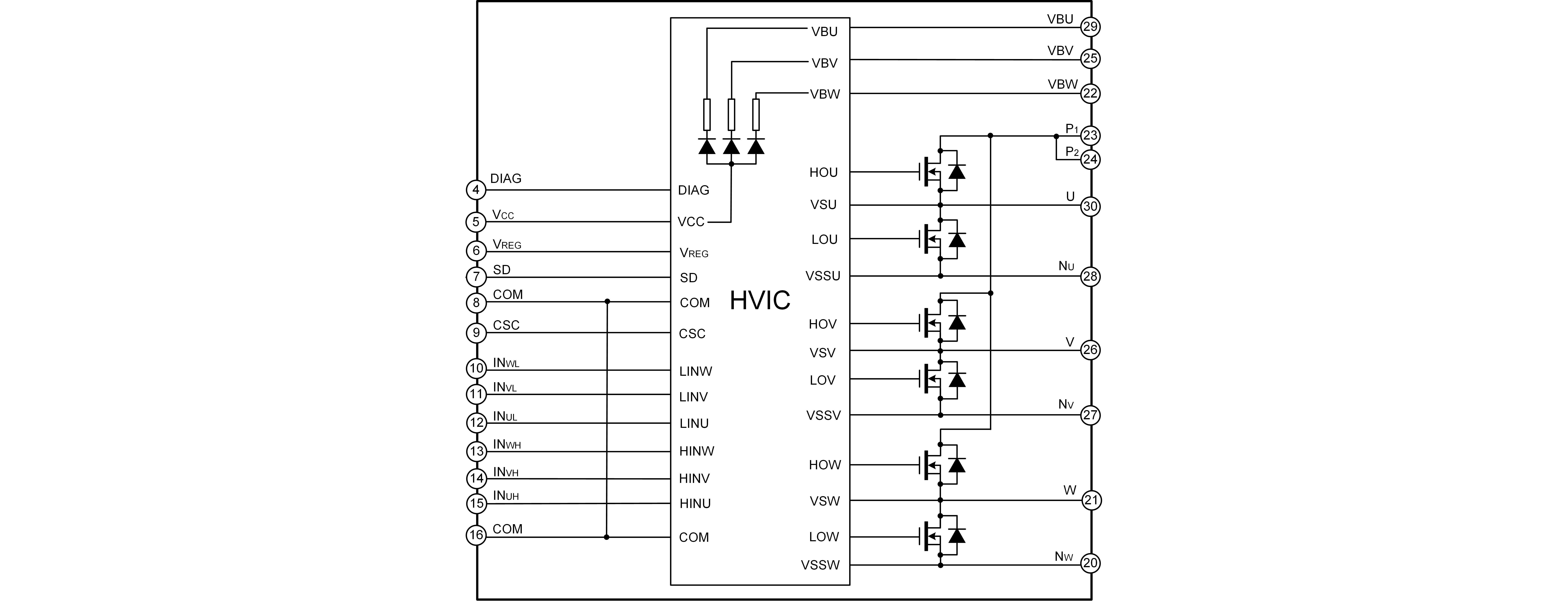

内部框图

SDM04P60DAS (9000&3450).png

技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SDM04P60DAS PDF 331 2023-07-19 SDM04P60DAS 简要版说明书

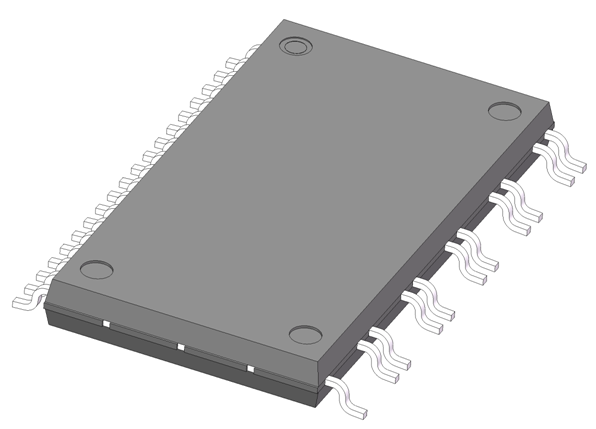

封装外形图
