SD20M60AC8
智能功率模块 600V/20A 3相全桥驱动

SD20M60AC8是高度集成、高可靠性的3相无刷直流电机驱动电路,主要应用于中低功率的变频驱动,如空调、洗碗机、工业缝纫机等。其内置了6个低损耗的IGBT管和3个高速半桥高压栅极驱动电路。

SD20M60AC8内部集成了欠压、短路、过温等各种电路,提供了优异的保护和宽泛的安全工作范围。由于每一相都有一个独立的负直流端,其电流可以分别单独检测。

SD20M60AC8采用了高绝缘、易导热的设计,提供了非常紧凑的封装体,使用非常方便,尤其适合要求紧凑安装的应用场合。


主要特点

内置6个600V/20A的低损耗IGBT;

内置高压栅极驱动电路;

内置欠压保护和过温、过流保护;

内置自举二极管;

完全兼容3.3V和5V的MCU的接口,高电平有效;

3个独立的负直流端用于变频器电流检测的应用;

报警信号:对应于低侧欠压保护和短路保护;

封装体采用DBC设计,热阻极低;

绝缘级别:2500Vrms/min


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SD20M60AC8 DIP-27H SD20M60AC8 无卤 料管
内部框图

SD20M60AC8  (1440&720)PS 中英文同.png

技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SD20M60AC8 PDF 346 2023-07-19 SD20M60AC8 简要版说明书

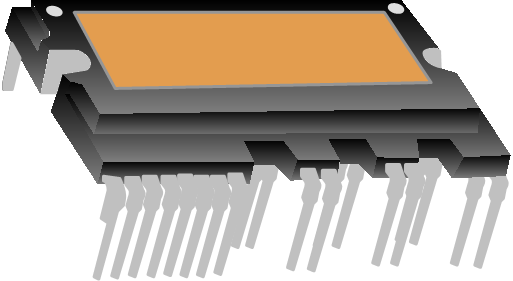

封装外形图
