SDH790XSCN是一款专用于非隔离LED驱动的控制芯片,内置高压功率MOSFET和高压JFET。芯片采样MOS管电流进入内部,并利用内部误差放大器形成闭环反馈网络,从而达到高恒流精度和高输入/输出调整率。同时,芯片自带PFC控制,自动实现全电压范围高PF值。芯片的临界导通模式减小开关损耗,提高系统转换效率。
SDH790XSCN无需外围积分电容状态下,实现高功率因数。
SDH790XSCN无需外围VCC管脚及其对地的VCC电容。
SDH790XSCN利用ROVP管脚对输出过压保护点进行设置。
SDH790XSCN内部集成各种保护功能,包括输出开路保护,输出短路保护,逐周期过流保护,过温保护等。
SDH790XSCN具有超低的启动电流和工作电流,可在全电压输入范围内高效驱动高亮度LED。
恒流控制模式(专利)
外围无补偿电容下实现高功率因数(专利)
内置单次谐波优化
内置高压供电
无需外围VCC管脚和VCC电容
内置高压功率MOSFET和高压JFET
精确恒定电流(≤±3%)供给LED
全电压输入范围PF>0.9
临界导通模式
LED短路保护
LED开路保护
过电流保护
内部高温降电流功能

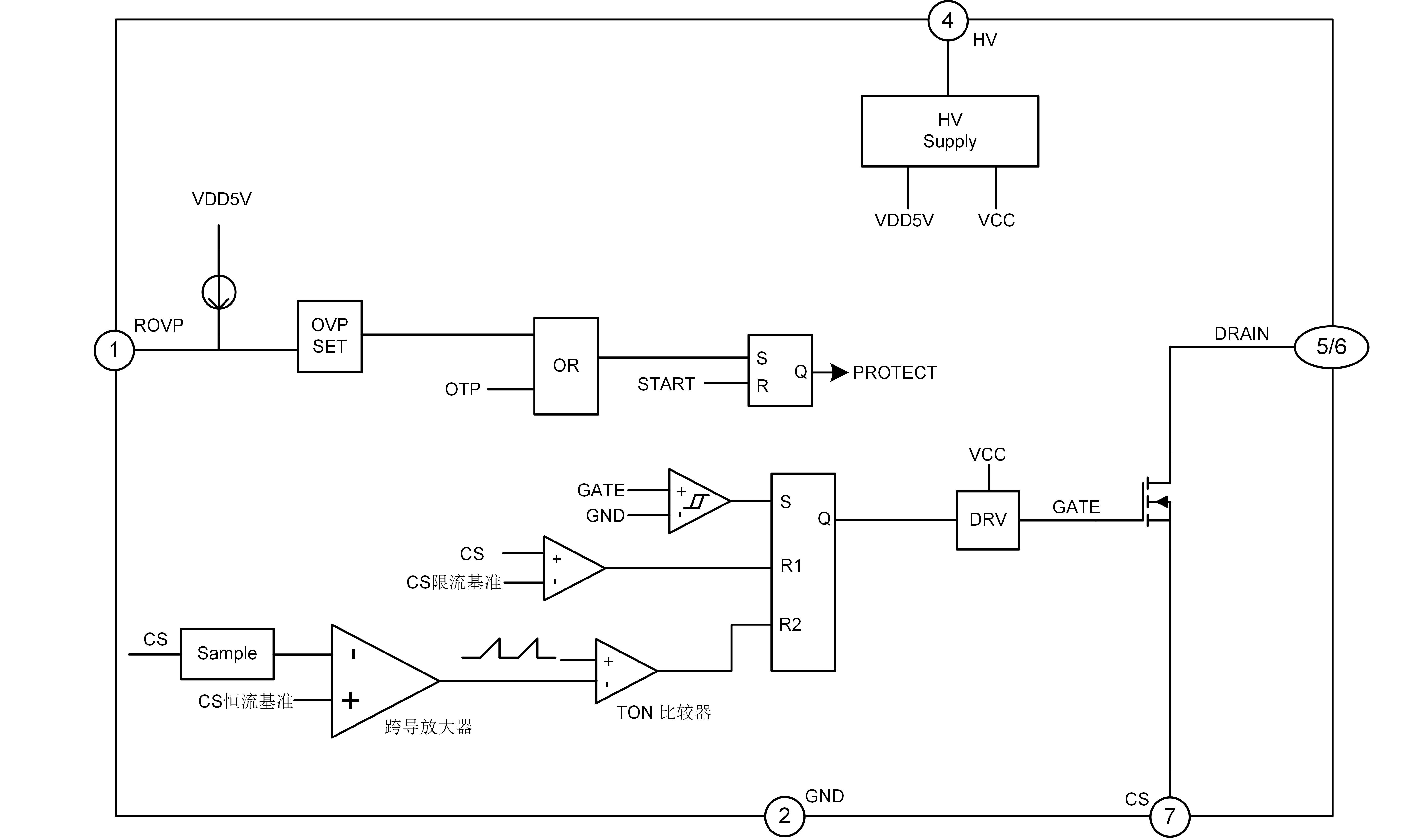

产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
---|---|---|---|---|---|
SDH7901SCN | SOP-7-225-1.27 | 7901SCN | 无卤 | 料管 | |
SDH7901SCNTR | SOP-7-225-1.27 | 7901SCN | 无卤 | 编带 | |
SDH7902SCN | SOP-7-225-1.27 | 7902SCN | 无卤 | 料管 | |
SDH7902SCNTR | SOP-7-225-1.27 | 7902SCN | 无卤 | 编带 | |
SDH7903SCN | SOP-7-225-1.27 | 7903SCN | 无卤 | 料管 | |
SDH7903SCNTR | SOP-7-225-1.27 | 7903SCN | 无卤 | 编带 | |
SDH7904ASCN | SOP-7-225-1.27 | 7904ASCN | 无卤 | 料管 | |
SDH7904ASCNTR | SOP-7-225-1.27 | 7904ASCN | 无卤 | 编带 | |
SDH7904SCN | SOP-7-225-1.27 | 7904SCN | 无卤 | 料管 | |
SDH7904SCNTR | SOP-7-225-1.27 | 7904SCN | 无卤 | 编带 |
标题 | 类型 | 大小 (KB) | 日期 | 下载最新中文版本 |
---|---|---|---|---|
SDH790XSCN | 341 | 2024-06-21 | SDH790XSCN 简要版说明书 |
