SLP74LVC3G14
5V输入的三相反相施密特触发器

    SLP74LVC3G14是带施密特触发器输入的三相反相缓冲器。

    SLP74LVC3G14能够将缓慢变化的输入信号转换为清晰、无抖动的输出信号。输入端的施密特触发动作使电路能够接受较慢的输入上升和下降时间。此器件完全适用于使用IOFF的部分掉电应用。IOFF电路会禁用输出,从而防止在断电时器件通过破坏性的回流电流。


主要特点
  • 5V容限输入/输出,用于5V逻辑接口

  • 平衡传输延迟

  • CMOS低功耗

  • ±24mA输出驱动能力(VCC=3.0V)

  • ESD防护性能:

  • HBM超过2000V

  • CDM超过1000V

  • 抗闩锁能力超过100mA

  • 工作温度范围-40°C ~ +85°C和-40°C ~ +125°C


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SLP74LVC3G14JWTR VSSOP-8-100-0.5 3G14 无卤 编带
内部框图

SLP74LVC3G14 中英同(4500&1725).png

技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SLP74LVC3G14 PDF 261 2024-03-27 SLP74LVC3G14 简要版说明书

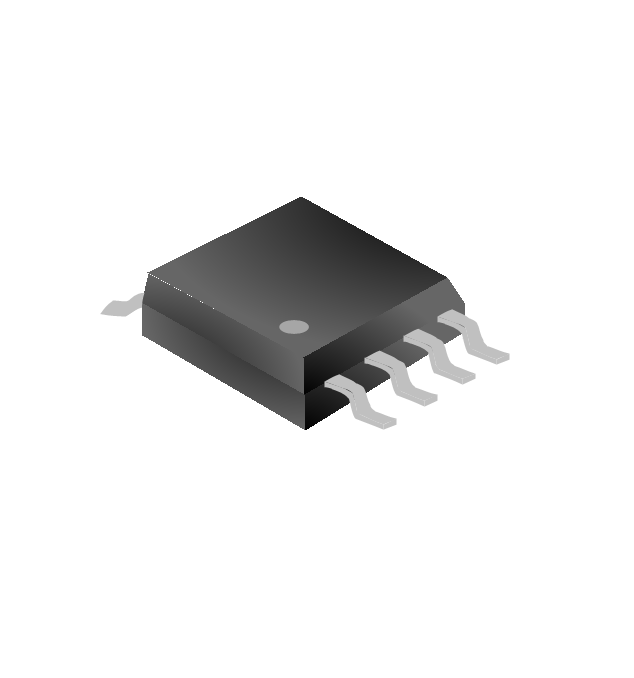

封装外形图
