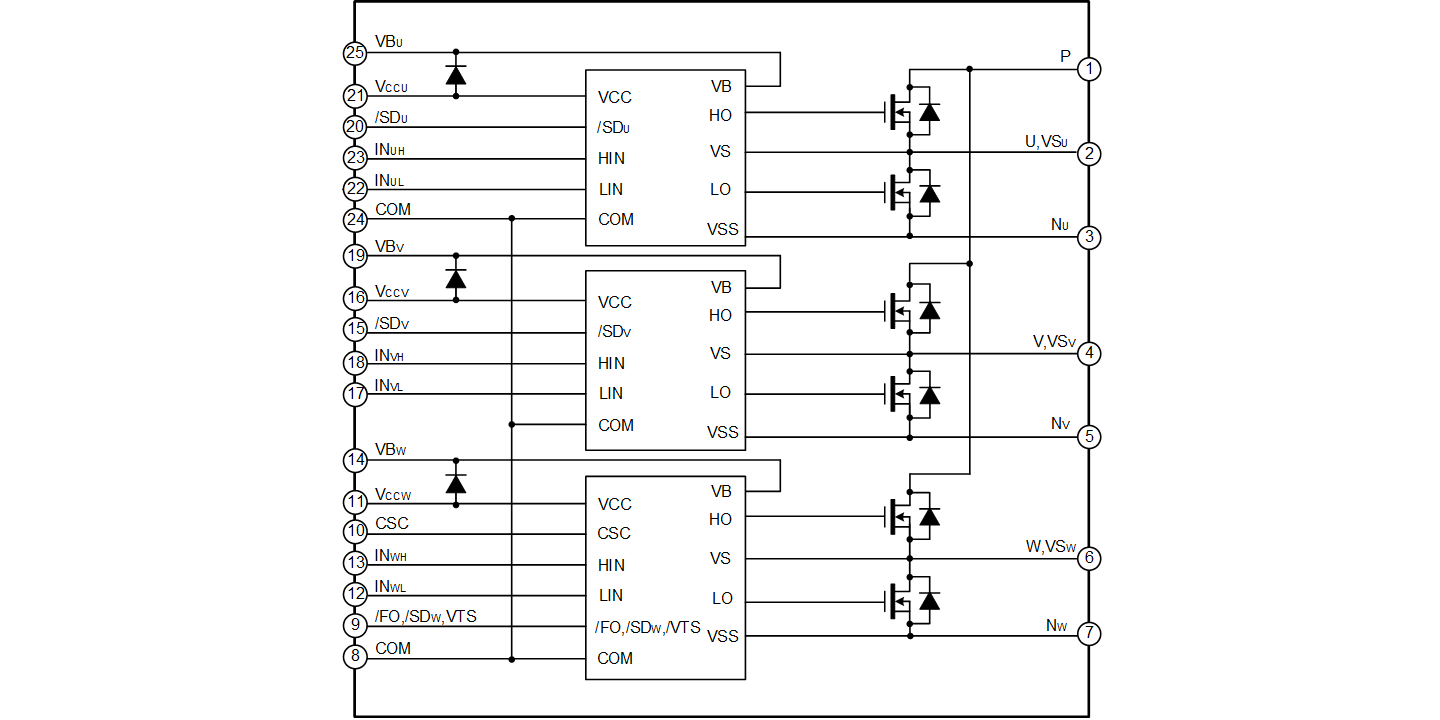

SDM03C60DB2是高度集成、高可靠性的相无刷直流电机驱动电路,主要应用于较低功率的变频驱动,如风机、水泵等。其内置了6个快恢复功率MOS管和3个半桥高压栅极驱动电路。
SDM03C60DB2内部集成了欠压、短路等各种保护功能以及温度输出,提供了优异的保护和宽泛的安全工作范围。由于每一相都有一个独立的负直流端,其电流可以分别单独检测。
SDM03C60DB2采用了高绝缘和易导热设计,提供了非常紧凑的封装体,使用非常方便,尤其适合要求紧凑安装的场合。
内置6个600V/3A的快恢复功率MOS管
内置高压栅极驱动电路(HVIC)
内置欠压保护、温度输出、过流保护
内置使能关断功能
内置双高互锁功能
内置带限流电阻的自举二极管
完全兼容3.3V和5V的MCU的接口,高电平有效
3个独立的负直流端用于变频器电流检测的应用
绝缘级别:1500Vrms/min
产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
---|---|---|---|---|---|
SDM03C60DB2 | DIP-25B | SDM03C60DB2 | 无卤 | 料管 |
标题 | 类型 | 大小 (KB) | 日期 | 下载最新中文版本 |
---|---|---|---|---|
SDM03C60DB2 | 254 | 2023-02-23 | SDM03C60DB2 简要版说明书 |
