SDH8595AS
内置高压MOS管的原边控制开关电源

SDH8595AS是高性能的原边反馈(PSR)开关电源控制器,采用PFM调制技术,具有高性能和高效率。内置600V的MOSFET和采用自有专利的高压启动技术,外围元器件极简。

采用SDH8595AS方案,可省去次级反馈控制、环路补偿,精简电路、降低系统成本,同时具有良好的线性调整率和负载调整率。

SDH8595AS在全电压范围内支持12-15W输出的应用。

主要特点
  • 原边反馈无需光耦简化设计

  • 全电压高精度输出电压和输出电流

  • 较低的启动电流

  • 输出电压和电流可调节

  • 线损补偿外置

  • 内置600V的MOSFET

  • 内置高压启动技术

  • 待机小于75mW

  • 内置线电压和原边电感补偿

  • 内置LEB

  • PFM工作模式

  • 无需外部补偿

  • 集成多项保护且自动重启

  • OTP保护

  • VCC过压保护

  • VCC欠压保护(UVLO)

  • 逐周期限流

  • 输出短路保护

  • 过流保护

  • 最大导通时间保护


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SDH8595ASTR SOP-7-225-1.27 SDH8595AS 无卤 编带
SDH8595AS SOP-7-225-1.27 SDH8595AS 无卤 料管

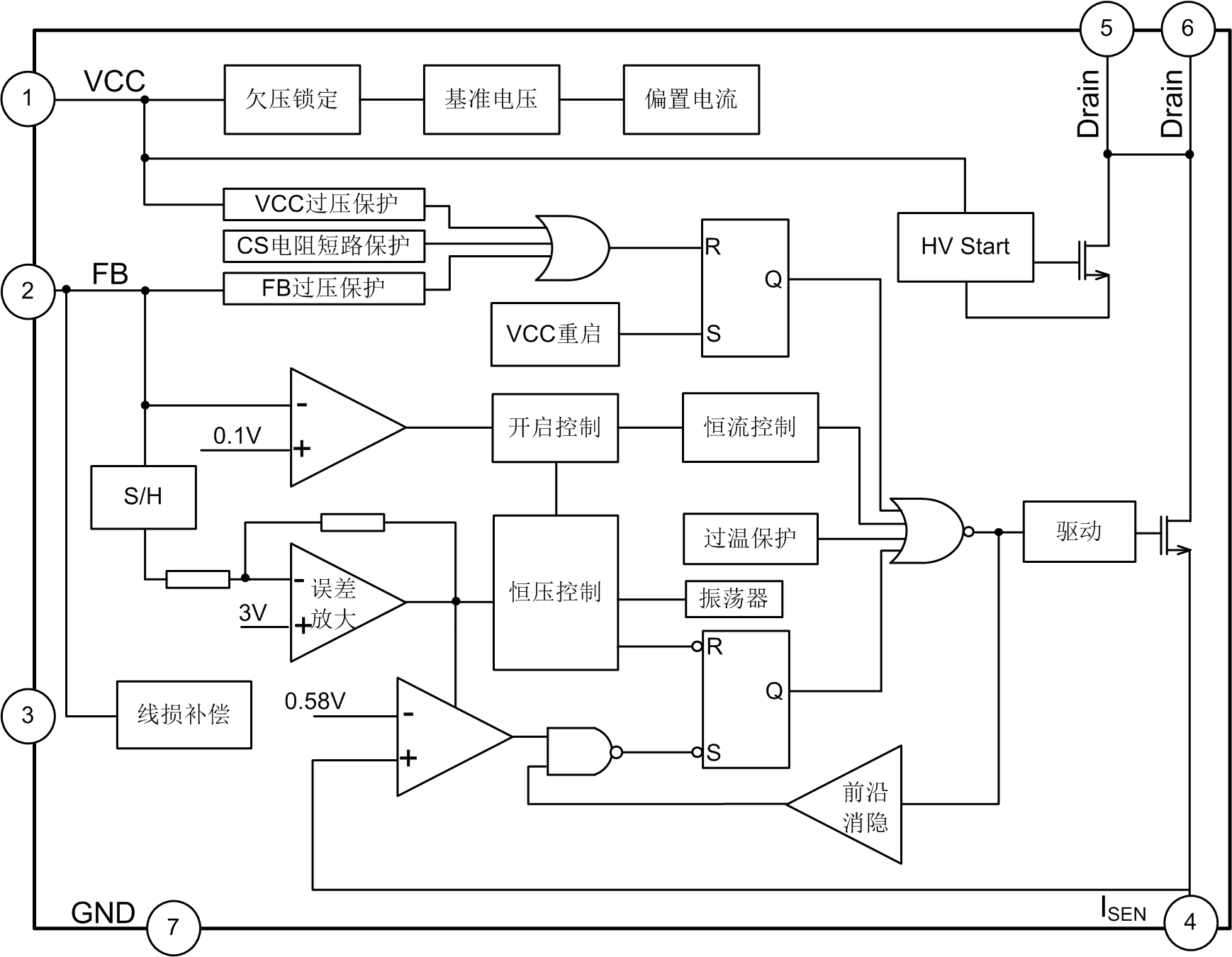

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SDH8595AS PDF 249 2024-01-05 SDH8595AS简要版说明书
封装外形图
