SA1117B是一款正电压输出的低压降三端线性稳压电路,在1A输出电流下典型压降为1.2V。
SA1117B分为两个版本:固定电压输出版本和可调电压输出版本,固定输出电压为1.2V,1.5V,1.8V,2.5V, 3.3V,5.0V。

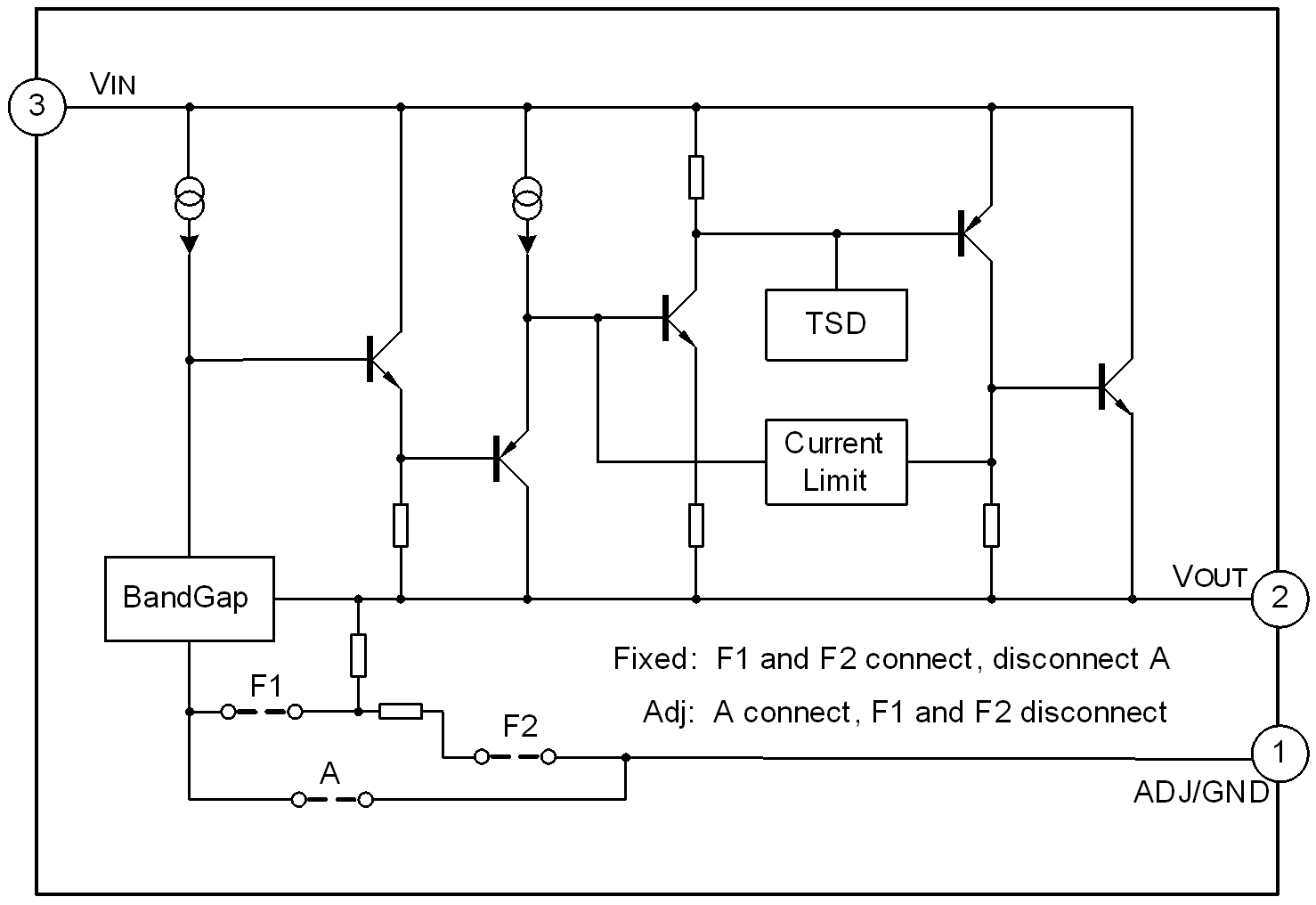

SA1117B内部集成过热保护和限流电路,适用于各类电子产品。
固定输出电压:1.2V,1.5V,1.8V,2.5V, 3.3V,5.0V
可调节输出电压
低压降电压:典型1.2V@1A
限流功能
过热切断
温度范围:-40°C~ 125°C
产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
---|---|---|---|---|---|
SA1117BH-ADJTR | SOT-223-3L | SA1117BH-ADJ | 无卤 | 编带 | |
SA1117BH-1.2TR | SOT-223-3L | SA1117BH-1.2 | 无卤 | 编带 | |
SA1117BH-1.5TR | SOT-223-3L | SA1117BH-1.5 | 无卤 | 编带 | |
SA1117BH-1.8TR | SOT-223-3L | SA1117BH-1.8 | 无卤 | 编带 | |
SA1117BH-2.5TR | SOT-223-3L | SA1117BH-2.5 | 无卤 | 编带 | |
SA1117BH-3.3TR | SOT-223-3L | SA1117BH-3.3 | 无卤 | 编带 | |
SA1117BH-5.0TR | SOT-223-3L | SA1117BH-5.0 | 无卤 | 编带 | |
SA1117BD-ADJTR | TO-252-2L | SA1117BD-ADJ | 无卤 | 编带 | |
SA1117BD-1.2TR | TO-252-2L | SA1117BD-1.2 | 无卤 | 编带 | |
SA1117BD-1.5TR | TO-252-2L | SA1117BD-1.5 | 无卤 | 编带 | |
SA1117BD-1.8TR | TO-252-2L | SA1117BD-1.8 | 无卤 | 编带 | |
SA1117BD-2.5TR | TO-252-2L | SA1117BD-2.5 | 无卤 | 编带 | |
SA1117BD-3.3TR | TO-252-2L | SA1117BD-3.3 | 无卤 | 编带 | |
SA1117BD-5.0TR | TO-252-2L | SA1117BD-5.0 | 无卤 | 编带 | |
SA1117BR-ADJTR | SOT-89-3L | BAJR | 无卤 | 编带 | |
SA1117BR-1.2TR | SOT-89-3L | B12R | 无卤 | 编带 | |
SA1117BR-1.5TR | SOT-89-3L | B15R | 无卤 | 编带 | |
SA1117BR-1.8TR | SOT-89-3L | B18R | 无卤 | 编带 | |
SA1117BR-2.5TR | SOT-89-3L | B25R | 无卤 | 编带 | |
SA1117BR-3.3TR | SOT-89-3L | B33R | 无卤 | 编带 | |
SA1117BR-5.0TR | SOT-89-3L | B50R | 无卤 | 编带 |
