SA3846采用定频电流模式控制,改善了系统的线电压调节率和负载响应特征,简化了控制环路的设计。

SA3846内置精密带隙可调基准电压、高频振荡器、误差放大器、差动电流检测放大器、欠电压锁定电路以及软启动电路,具有推挽变换自动对称校正、并联运动、外部关断、双脉冲抑制以及死区时间调节等功能。

主要特点
  • 自动前馈补偿。

  • 可编程控制的逐个脉冲限流功能

  • 推挽输出结构下自动对称校正

  • 负载响应特性好

  • 可并连运行,适用于模块系统

  • 内置差动电流检测放大器,共模输入范围宽

  • 双脉冲抑制功能

  • 大电流图腾柱式输出,输出峰值电流500mA

  • 精密带隙基准电源,精度士1%

  • 内置欠电压锁定电路

  • 内置软启动电路

  • 具有外部关断功能

  • 工作频率高达500KHz

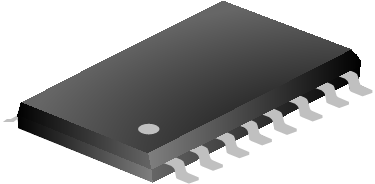

  • 封装形式分别为SOP-16-375-1.27和DIP-16-300-2.54

产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SA3846DC DIP-16-300-2.54 SA3846DC 无卤 料管
SA3846SE SOP-16-375-1.27 SA3846SE 无卤 料管
SA3846SETR SOP-16-375-1.27 SA3846SE 无卤 编带

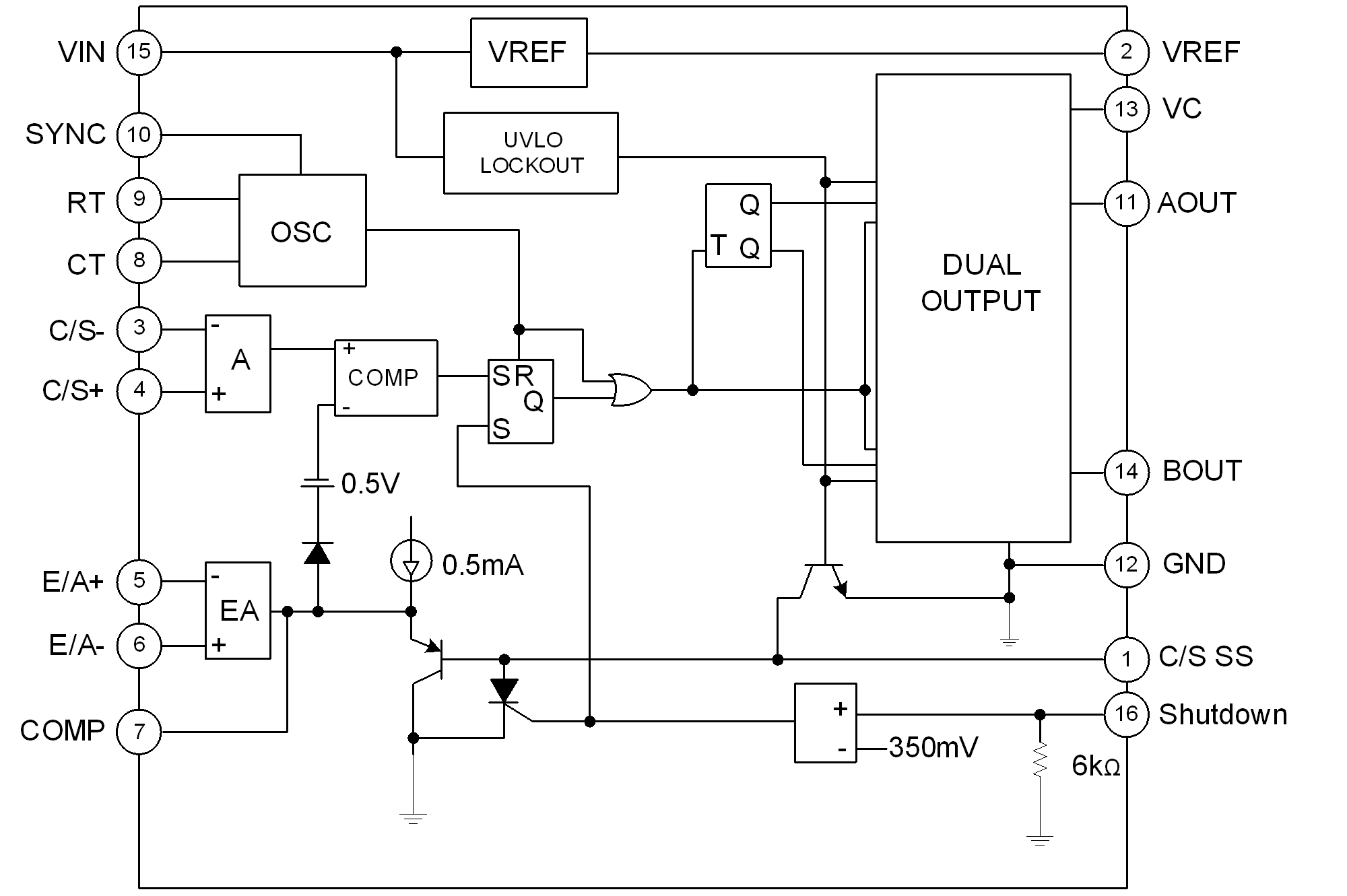

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SA3846 PDF 316 2021-01-05 SA3846 说明书
