SC32F5632(64)系列是专为电机控制及数字电源开发的高性能MCU,采用ARM Cortex-M0内核并内置Coproc协处理器,可有效加速电机矢量控制运算。片内集成了多路增强型 PWM ,12位精度的多通道ADC转换器及内置的高性能运算放大器,可在对电流精确控制的同时获得较高的性价比。ETIMER可实时捕获电机霍尔信号,精准转换为电机转子位置,非常适合电动两轮车控制系统的开发。

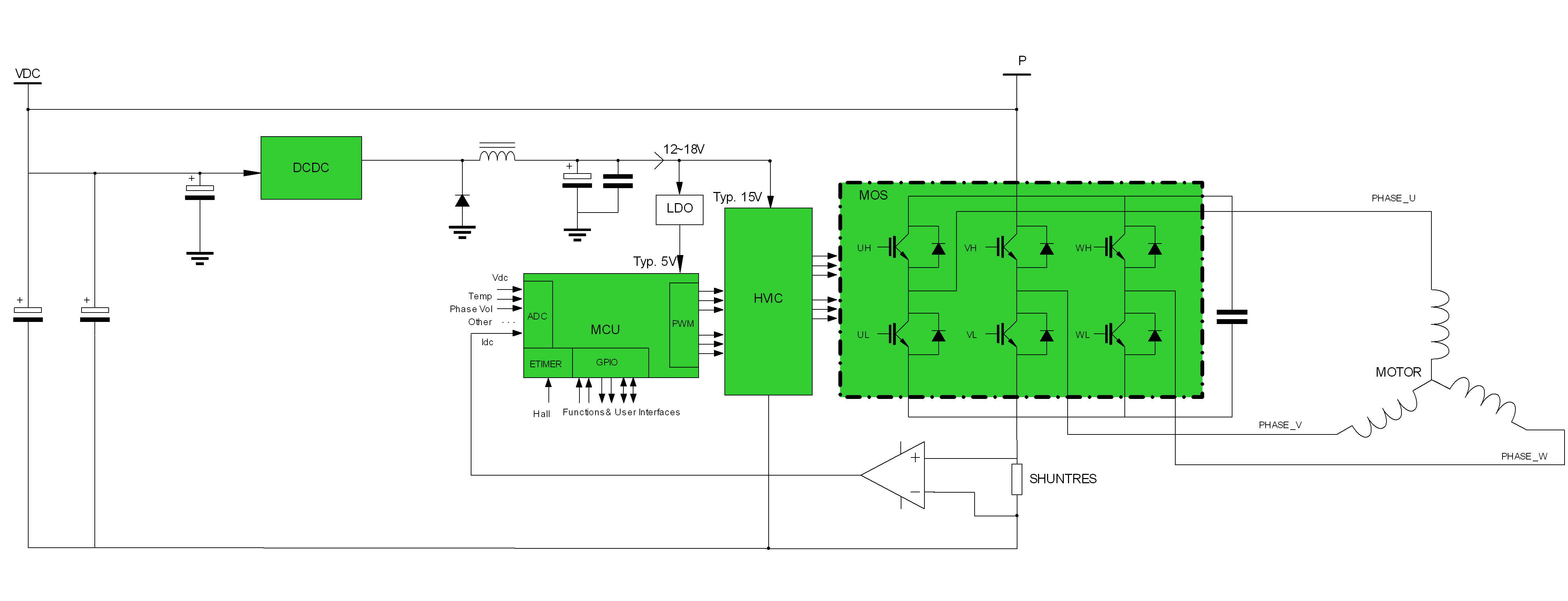

士兰微电动两轮车控制系统典型拓扑如下:
拓扑分类 | 产品分类 | 典型产品型号 | 典型封装 | 产品描述 |
---|---|---|---|---|
分立器件成品 | 分立器件成品 | SVG095R5NT | TO-220-3L | 120A90V |
分立器件成品 | 分立器件成品 | SVG095R0NT(S) | TO-263-2L | 120A90V |
栅极驱动集成电路 | 栅极驱动集成电路 | SDH21263 | SOP-8-225-1.27 | 225V高压半桥驱动电路 |
DC-DC电路 | DC-DC电路 | SD4938 | SOP-8-225-1.27 | 150V电流模式PWM控制器 |
DC-DC电路 | DC-DC电路 | SD4931 | SOP-8-225-1.27 | 100V电流模式PWM控制器 |
标题 | 类型 | 大小 (KB) | 日期 | 下载最新中文版本 |
---|---|---|---|---|
SilanPro用户手册 | 3072 | 2020-04-03 | SilanPro用户手册_1.3 | |
SilanPro使用注意事项 | 570 | 2020-04-03 | SilanPro使用注意事项_1.0 |
