SDH8323 是用于开关电源的内置高压MOSFET的电流模式PWM控制器。

SDH8323内置高压启动电路。在轻载下会进入打嗝模式,从而有效地降低系统的待机功耗。具有降频功能,进一步优化轻载条件下的转换效率。具有软启动功能,能够减小器件的应力,防止变压器饱和。SDH8323内部还集成了各种异常状态的保护功能,包括:VDD欠压保护,VDD过压保护,前沿消隐,过流保护,过温保护等。触发保护后,电路会不断自动重启,直到系统正常为止。



主要特点
  • 12V,15V,18V输出电压三档可调

  • 高压启动

  • 轻载打嗝

  • 降频

  • 软启动

  • VDD欠压保护

  • VDD过压保护

  • 前沿消隐

  • 输出短路保护

  • 过流保护

  • 过温保护


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SDH8323 DIP-7-300-2.54 SDH8323 无卤 料管

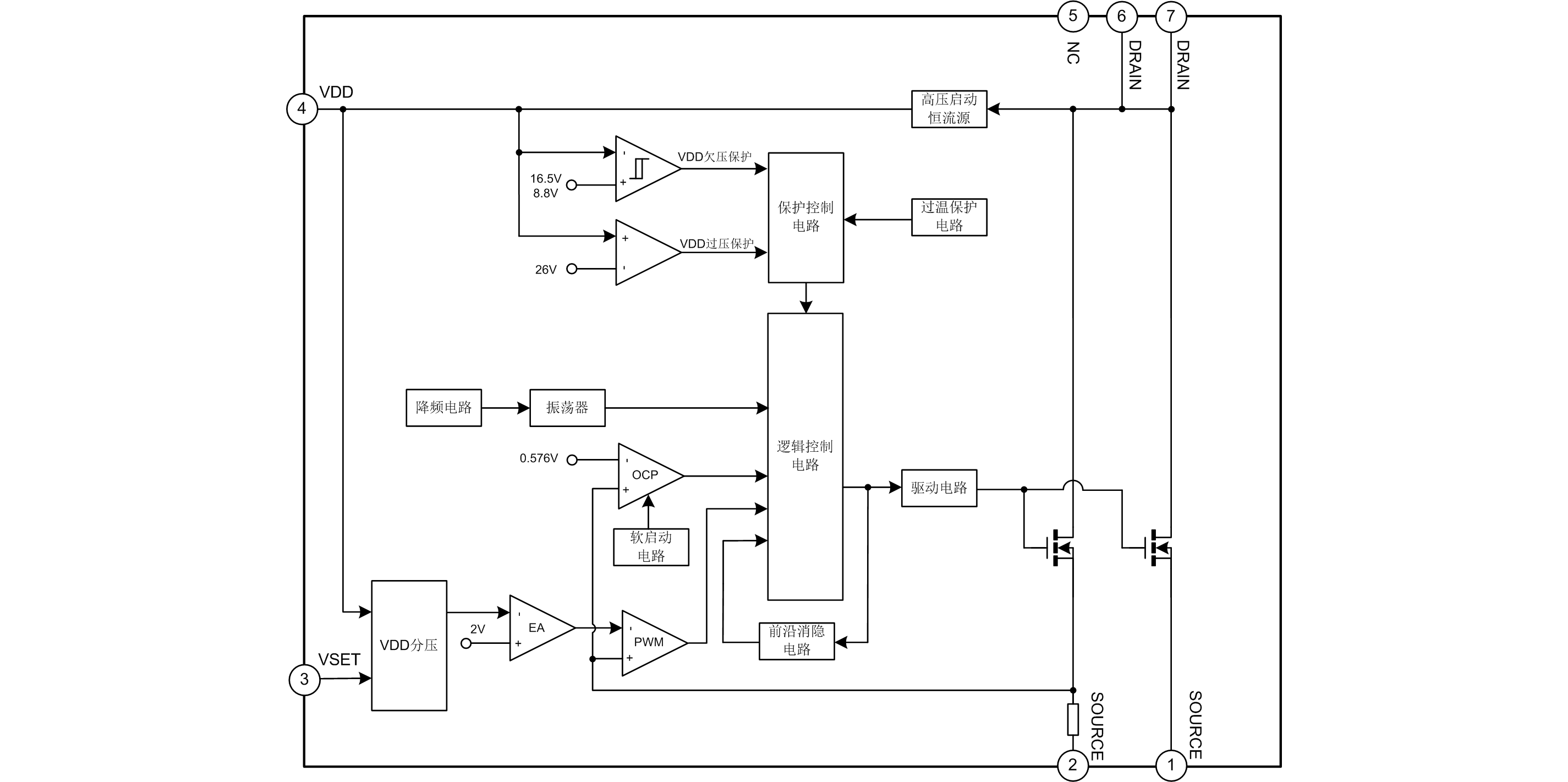

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SDH8323 PDF 254 2024-01-08 SDH8323简要版说明书
封装外形图
